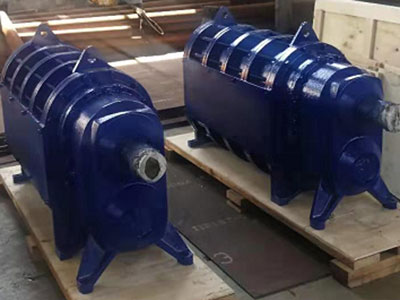

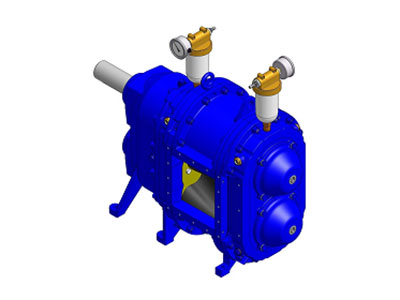

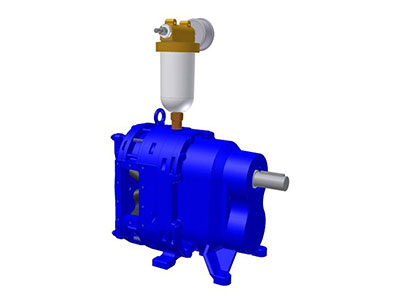

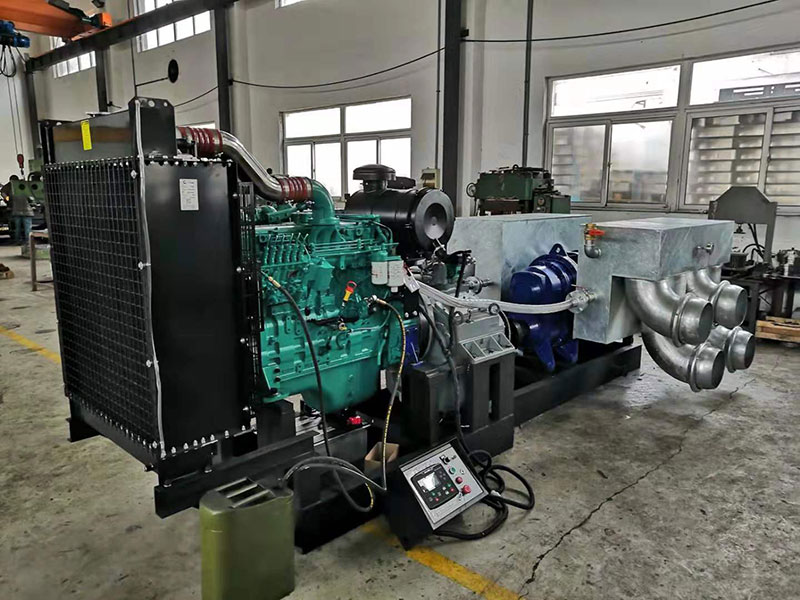

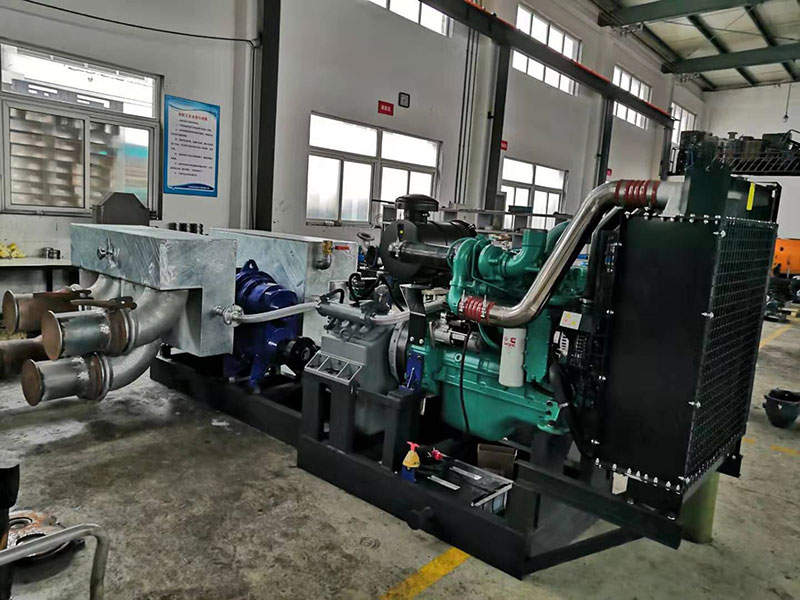

2500m³/h转子泵及柴油机驱动泵组
转子泵流量:2500m³/h,型号:YK-LA-880QD;
适合输送有粘度、高含固率、有磨损物料的介质。广泛应用在线维修。在市政污泥,沼气,防汛排涝、真空排放、石油化工、船舶等行业。
流量范围:3m³/h-3000m³/h
YK-SM:0-30m³/h;
YK-MI:10-250m³/h;
YK-BI:20-1000m³/h;
YK-LA:60-3000m³/h.
自吸性能8.5m,输出压力max.12bar,可以干运转30min
一、比较背景;
国内污水处理厂和水厂普遍采用单螺杆泵输送回流污泥和浓缩脱水污泥,备件更换频率高,备件价格和运行维护费用高居不下的现状,我们进行转子泵和传统单螺杆泵比较,给用户和设计院参考
为了让对比结论更具有普遍的参考意义,我们根据厂家性能表真实选型得出的相关数据进行比较,但不写型号避免不必要的麻烦。
二、基本参数
1) 输送介质:沉淀池污泥,3%含固率,其中含少量细砂
2) 流量范围:10~130m³/h
3) 输出压力:2bar
4) 粘度:100mPas
5) 密度:1050kg/m3
6) 变频控制
三 、对比分析
序号 | 比较内容 | 单螺杆泵 | 转子泵 | 说明 |
1 | 流量 | 10~130m³/h | 10~130 m³/h | 单螺杆泵流量范围:0.1-300 m3/h 转子泵流量范围:2-2500 m3/h |
2 | 输出压力 | 2bar | 2bar | 单螺杆单级泵压力:6bar 转子泵单级泵压力:12bar |
3 | 含固率 | 输送含固率高介质,单不能含砂 | 输送含固率高介质,可含一定量砂 | 转子更泵适合含固率高,或含砂介质。高含固率达到20% |
4 | 选型转速 | ≤300转/分 | ≤600转/分 | 含固率高污泥,转速不宜过高, 螺杆泵选300转的规格,价格相对便宜些,如再大一规格,价格就会比转子泵高;同样转速下转子泵更耐磨 |
5 | 泵轴密封 | 填料/单机械封 | 集装式机封 | 转子泵集装式机封密封,包括机械密封和骨架油封,配置高,安装简易,运行可靠,寿命长,免维护。 |
6 | 干运行 | 怕干运行加干保护 | 无需干保护 | 转子泵允许30分钟干运行 |
7 | 自吸能力 | 由于怕干运行,水没有到泵腔,定子发热,自吸2-3m | 可自吸8.5m | 螺杆泵需要建地下泵房,转子泵自吸力强,不需要地下泵房,节省土建 |
8 | 占地面积 (以流量130m³/h泵为例) | 3. 2m×1.0m | 1. 7m×1.0m | 转子占地面积小40%-50%, 其他流量的泵比较比率也一样 |
9 | 泵轴功率(以流量130m³/h泵为例) | ≤18KW | ≤14KW | 转子泵节约电费近30%,其他流量的泵比较比率也一样 |
10 | 设备采购预算价 | 2-11万(泵国内独资或合资产) | 2-6万(国产) | 10~30m³/h,转子泵与螺杆泵价格基本相等; 30~55m³/h,转子泵是螺杆泵价格的90%; 55~80m³/h,转子泵是螺杆泵价格的80%; 80~105m³/h,转子泵是螺杆泵价格的70%; 105~130m³/h,转子泵是螺杆泵价格的60%; 流量越大,转子泵价格越便宜,各方面优势越大。 |
11 | 配套电机功率 (以流量130m³/h泵为例) | 22KW | 18.5KW | 配电柜和变频器机容量小 控制上节省投资1万 (以流量130m³/h泵为例) |
12 | 每年实际电费(按轴功率计算(以流量130m³/h泵为例) | 157680度电 | 122640度电 | 转子泵节省电3.5万度/年 (以流量130m³/h泵为例) |
13 | 备件寿命比较 | 定转子一次性成对更换(如只换定子,磨损后转子表面象搓刀对新定子破坏性很大),一年更换频率1~2次 | 壳体间隙可调2次重复利用3次;一年更换频率不到1次 | 转子泵更换备件频率低50%以上 |
14 | 更换主要部件费用(以流量130m³/h泵为例) | 一套定转子和万向节费用7-10万元 定子:2-2.5 万元 转子: 5-8万元/根 万向节: 4-6千元/个 | 更换部件少 更换一套备件费用 2-3万元 转子:1万元/套 机械密封:0.5万元/套 耐磨板:0.2万元/套 | 每次更换备件的费用,转子泵节约50%以上, 其他流量的泵比较比率也一样 |
15 | 维修空间 | 无法在线维修,需拆卸管线 | 泵端面留1m维修空间,无需拆卸管路,在线维修 | 节省建筑物空间,减少土建费用 |
16 | 维修简易 | 比较复杂,转子拆卸需要2天/台 | 单人,60~90分钟/台 | 转子泵快速维修设计,泵体备件在线更换 |
17 | 更换一次备件人工和工具费用 | 2000-3000元 | 300-500元 | 转子泵维修费用低廉 |
18 | 比较总结 | 单螺杆泵 | 转子泵 | 说明 |
18.1 | 设备采购 | 高 | 低 | 转子泵价格是螺杆泵的60~90%。流量越大,转子泵越便宜。 |
18.2 | 每年用电 | 高 | 低 | 转子泵耗电量是螺杆泵的70%,转子泵节电效率高。 基本二年内的节约电费,就可以抵扣买泵费用。 |
18.3 | 更换备件频率 | 高 | 低 | 转子泵备件更换频少50%以上 |
18.4 | 单次备件费用 | 高 | 低 | 转子泵单次更备费用少50% |
18.5 | 维修强度 | 劳动强度大 | 劳动强度很小 | 人工费用相差2-3千元/次 |
18.6 | 占地面积 | 大 | 小 | 转子泵节省面积40%以上 |
18.7 | 其他 | 无法自吸,在选用泵自吸的情况下需要地下泵房 | 可以自吸,不需要地下泵房 | 建地下泵房的费用,远超转子泵的采购费用。 |
18.8 | 一年使用费用(大约) (以流量130m³/h泵为例) | 电费:15万元/年 维修:15万元/年 合计:30万元/年 维修是停机4天 | 电费:11万元/年 维修:4万元/年 合计:16万元/年 维修时停机1个小时 | 成本优势明显,还没有包括螺杆泵维修时的停机损失。 |
四、结论:
无论是根据从价格、性能和从用户运行维护角度考虑,以及从建设投资上考虑,和螺杆泵比较,转子泵作为新一代容积泵,具有很强的成本优势和技术优势,而且在总投资上比螺杆泵更具有优势,大大节约能耗,符合国家节能减排的政策。运行和管理上省心省力,安全可靠,维护简单,备件费用低、安装面积节省一半,甚至在需要自吸能力的工况下,无需建地下泵房,大大节约总投资,值得大力推广。

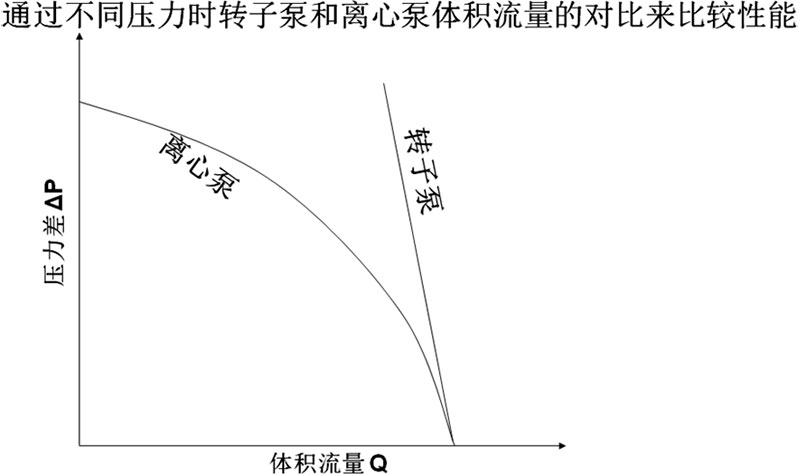

转子泵对应扬程增加,流量基本不下降。离心泵对应扬程增加,流量下降快速。
因此转子泵比离心泵体积效率高,更适合输送流量、扬程要求高的介质。

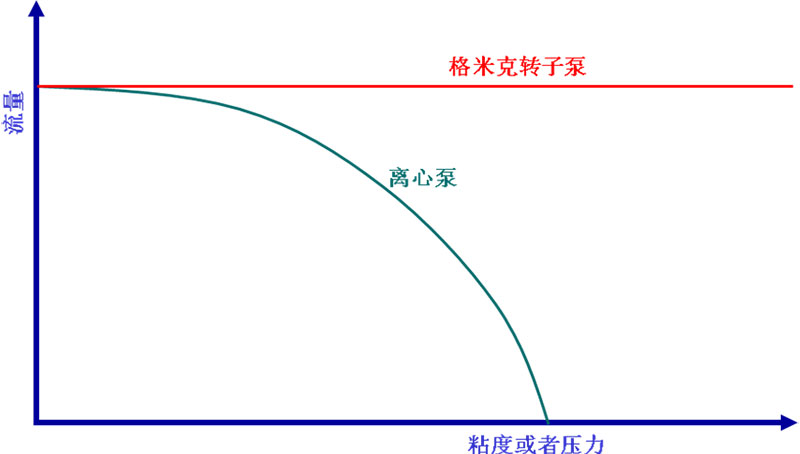

转子泵输送的介质粘度增加,流量不变。离心泵输送介质粘度增加,流量下降快速。
因此转子泵适合输送有粘度,有含固率,有杂质的介质输送场合。离心泵一般输送清水,不适合污水,有杂质,有含固率的介质输送场合。
1、转子泵是容积泵,流量只与转速有关,与输送的物料性质无关。转子泵可以输送任何介质,离心泵只能输送清水。
2、转子泵可以干运转1小时,无损伤。离心泵不能干运转。
3、转子泵抽吸速度快,无论多少流量,一般介质流速在2m/s,20M抽吸管路,出水时间不超过10S。离心泵要靠真空引水,1000m³/h的流量,出水时间不会小于5min。
4、转子泵可以自吸9米。无需潜污安装安装。避免潜污泵产生异味、堵塞、清洗、维修困难的问题。
5、转子泵流量与转速成正比例。转子泵流量与转速成线性正比关系。调节转速就可以调节流量,流量范围广且空调。离心泵转速固定,流量范围不可调。
6、转子泵流体输送方向可逆。转子泵安装无方向要求,方便。离心泵流体输送方向固定。
7、转子泵紧凑设计,在线维修。离心泵不能在线维修。
8、转子泵无脉动转子设计,泵体,管路无振动,管路设计无三个方向偏转力矩防护要求,泵底座无需预埋件要求。离心泵泵体,管路振动厉害,管路要求三个方向力矩防护,泵底座要求预埋件。
9、转子泵备件耐磨损,备件成本低。离心泵备件不耐磨损,备件成本高。
